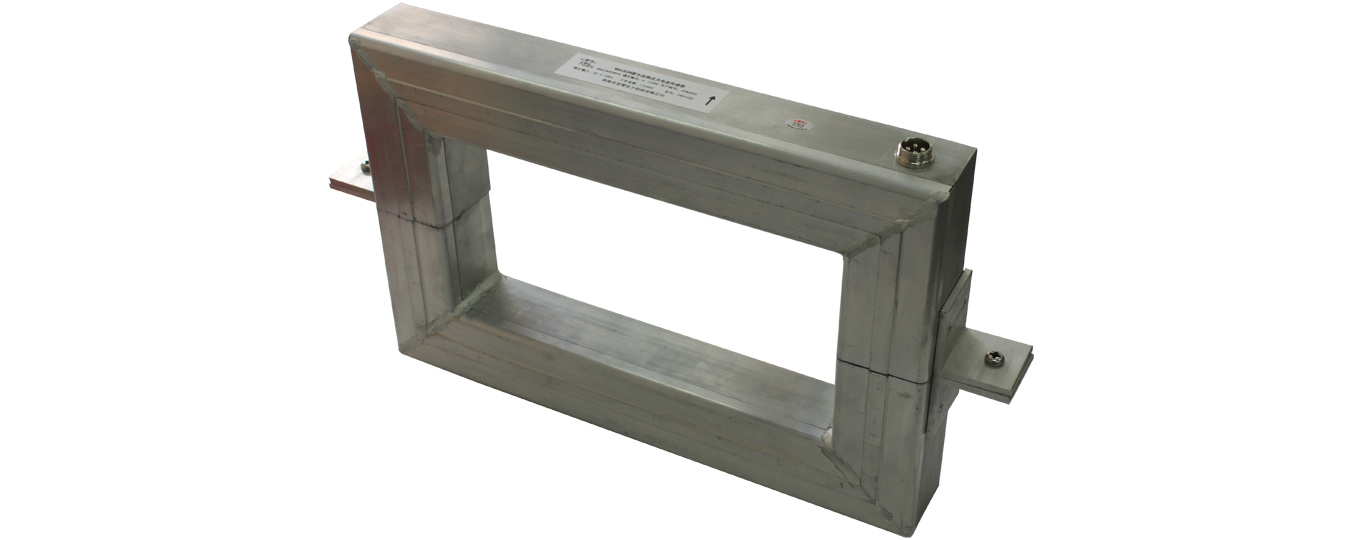

大电流传感器



一、概 述：

KDA系列直流大电流传感器是一种新型霍尔检测式直流大电流传感器，该系列传感器，具有现场测量准确，工作可靠，线性度好，响应速度快，过载能力极强，长期过负载而不损坏，功耗极低，节电显著，是一种比较理想的直流测量和控制专用仪器设备。

KDA系列电流传感器，结构小巧，无任何付件，开口方式，安装、使用、维护和现场检验均十分方便，采用环氧树脂封装、有效地解决了现场防腐问题，提高传感器的可靠性和机械强度，又采用了科学的温度补偿技术，大大提高了传感器的温度稳定性，同时，从原理上解决了杂散磁场干扰问题，保证了现场测量准确度。

KDA系列大电流传感器有开口和闭口两种类型，适应于冶金、化工、电镀、电力和电力拖动等行业的直流大电流测量和控制用。

二、测量原理：

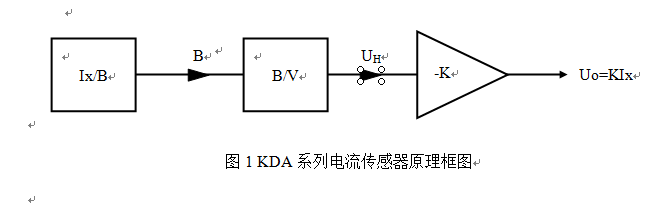

KDA系列电流传感器属霍尔检测式，它利用带气隙的测量磁路，把待测电流I转换成为气隙中与I成正比例的磁感应强度B，再利用霍尔器件把B转换成为霍尔器件的输出电压U_H，经求和放大电路，即可获得与待测电流I成比例的传感器输出电压U_o，U_o=KI。其原理框图如1所示：

三、技术指标：

测量原理：霍尔检测原理                测量范围：0-±20KA

测量精度：±0.5%                           响应时间：＜10us

线性误差：±0.5%  Fs                   功耗特点：小于5VA,且与量程无关

温度漂移：±0.005%/℃ max         作测量用：负载阻抗要求大于10KΩ

重复误差：±0. 05% Fs                   作控制用：负载电流不得大于1mA

偏心误差：±0.5%               穿孔尺寸：120*240（mm）

输出方式： 0—±5V

使用条件：环境温度-20℃—65℃。相对温度≤90%，杂散磁场≤60×10^-4T

电源电压：DC24V

四、主要规格及开孔尺寸参考

五、注意事项：

1、不论采用何种安装方式

   a..保证母排与传感器窗口的中心同心。

   b.垫块及支架的材料，用非导磁材料。如：工程塑料、胶木、黄铜、不锈钢等

   c.接触母排材料，要求绝缘、耐高温。

   d.保证安装的牢固度。

   e.安装时反向电流的母排距离不小于1m。

2、用前需接通工作电源，预热时间不低于30分钟，使传感器进入稳定工作状态，保证应用精度。

3、与输出连接的负载阻抗应>10KΩ为宜，保证匹配及精度。输出导线应选用屏蔽线连接，以免干扰。

4、原边被测电流方向须与外壳所示箭头方向一致。

5、输入电流排的的温度不超过80℃，当电流排完全充满内孔时（若不能完全内孔时应将电流排固定在内孔中心位置）可以得到最好的指标。

6、为了保证产品的精度，产品的上下部分必须配对安装使用，安装时注意上下必须向着同一方向。

六、维护与保养：

1、安装使用确保传感器不变形，避免重物敲击，避免热源接近传感器。

2、在严重腐蚀环境下，避免腐蚀、粉尘，必须使接口、螺栓、引线接口处采取密封。
